雨水回收實做課程

自古以來大部份的生物都依賴著水而生存,人類都以水源附近地區生活。水在自然界為無限的資源,而人口快速的增加、工商業的發展,民生更加需要的資源,水資源乃是上天供應我們自然物資及生活所需。從免錢的溪水,到如今要繳昂貴的自來水,進步的時代,水費一直上漲,該如何用簡單的步驟讓自己DIY做雨水回收系統,由氧化鐵老師教我們實做DIY課程,可以省下不少錢,節省能源,減低碳排放,從生活當中小細節做起。

台灣水資源怎麼了?

台灣是多雨的島國,據統計台灣是水資源豐沛的國家,但雨水卻沒有妥善的截留措施,造成每個人均用水量貧乏,缺水危機高的國家,也是排名缺水的18位。台灣所有的公共建設,溝渠水泥化取代了原本鵝卵石的泥沙,使不透水鋪面的區域越來越廣,相對地下水補注功能越來越弱。台灣政策對於水資源的管理,仍停留於興建水庫與攔河堰的階段,這樣的政策不但建構系統的成本驚人,對生態環境的破壞也很嚴重,看似進步的做法,對環境如此退步。

水的循環

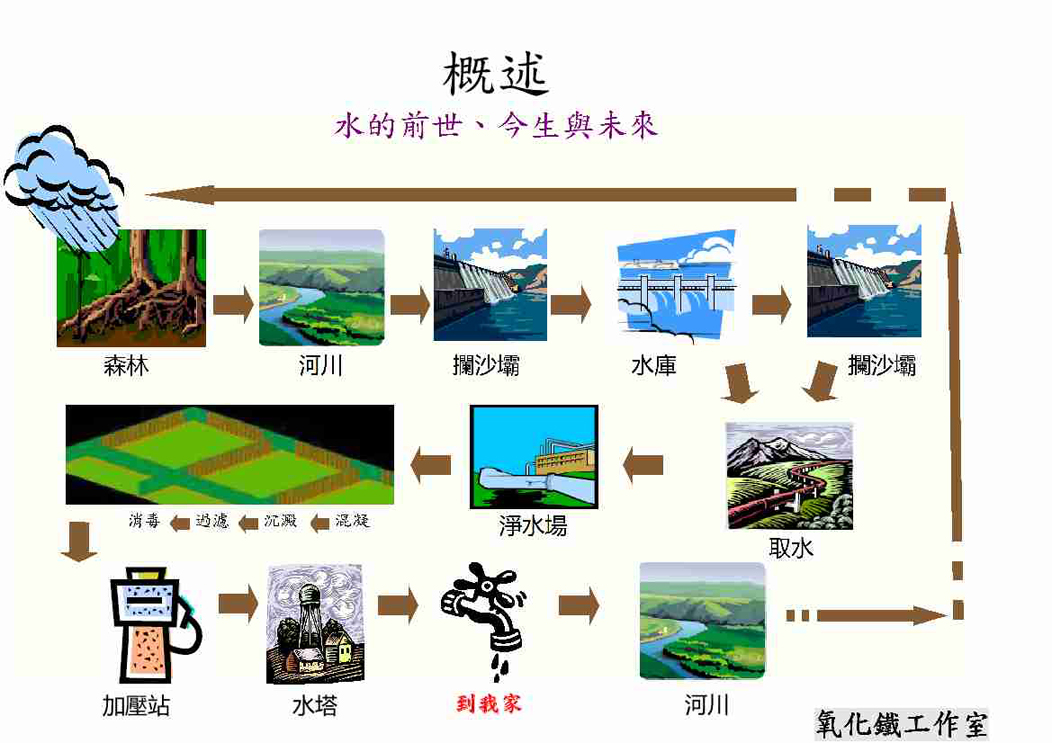

水的來源分兩種一般(如圖)經由水庫的而來的稱為集中式,取水後在到淨水廠在加壓多樣程序傳送到各家用戶水塔,然後從水龍頭出來,洗完手後,又回到海洋河川湖泊又蒸發成雨到白雲在下雨,其實它是一個循環,若是運用雨水回收則是分散式,直接收集到陽台及可使用。集中式分散式有何不同?

集中式的雨水相對會增加不少耗能,增加碳排放,電能濾水。

分散式可減少運輸上的成本,短距離,省水省電。

若都使用分散式,下雨大量截流雨量,不是直接流進水溝,相對會減少水災等等情形,因為水災,政府努力將河流水泥化擴大挖深,因為水泥無法保水,後果只會讓水流的更快,根本無法保流水份,要改建工程,相對來說錢出在人民的百姓上面,結果只會讓人民更苦。

該如何做雨水回收?

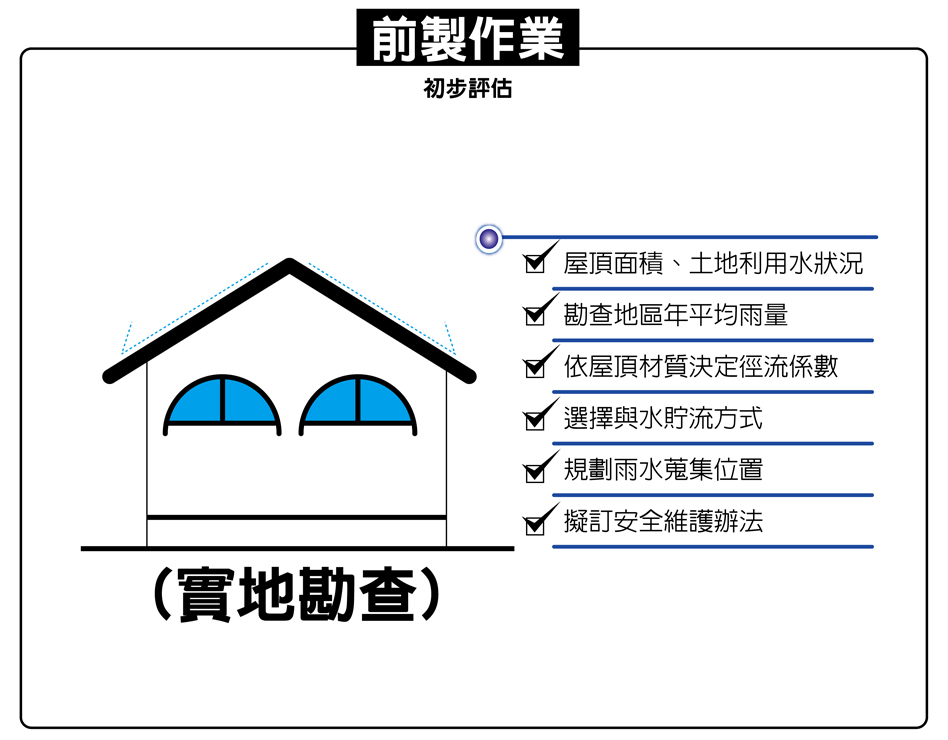

自己DIY雨水回收需考慮以下兩點:地區性平均年雨量(氣象局有資料提供),使用的器具位置是否方便拆裝,當然雨水回收多半上的蓄水是由上往下裝置,所以耗不到電能。

面積認識(一平方公尺)x(一公厘的雨)=(一公升)

三十坪約=(一百平方公尺)X(一公分的雨)=就有一噸的水=一千公升水

收集到的雨水是髒的嗎?

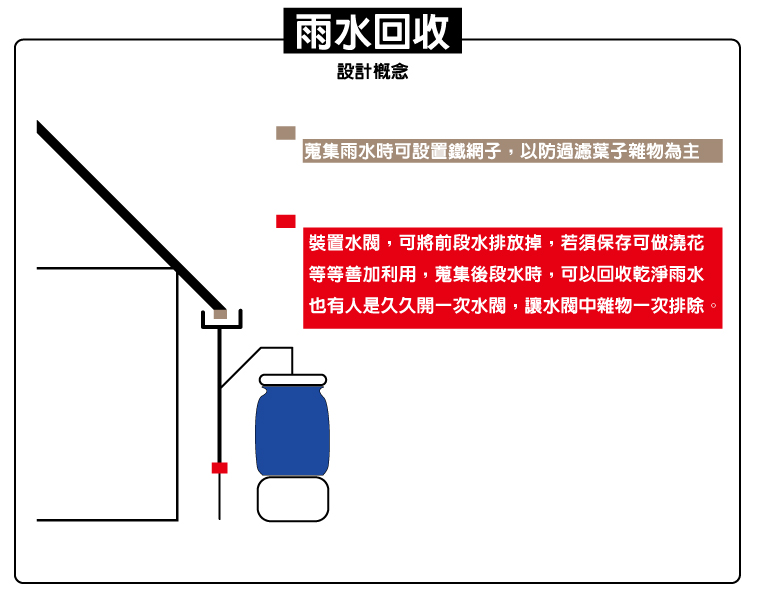

雨水是天然的蒸餾水,理論上是非常好的,雨水之所以會髒,是因為在清洗空氣加洗集雨面,這一部份的雨水謂稱「前段水」;因此收集雨水時,將前段水排除不收或是流放,蒐集「後段水」的蒸餾雨水就可收集使用。

課程實做

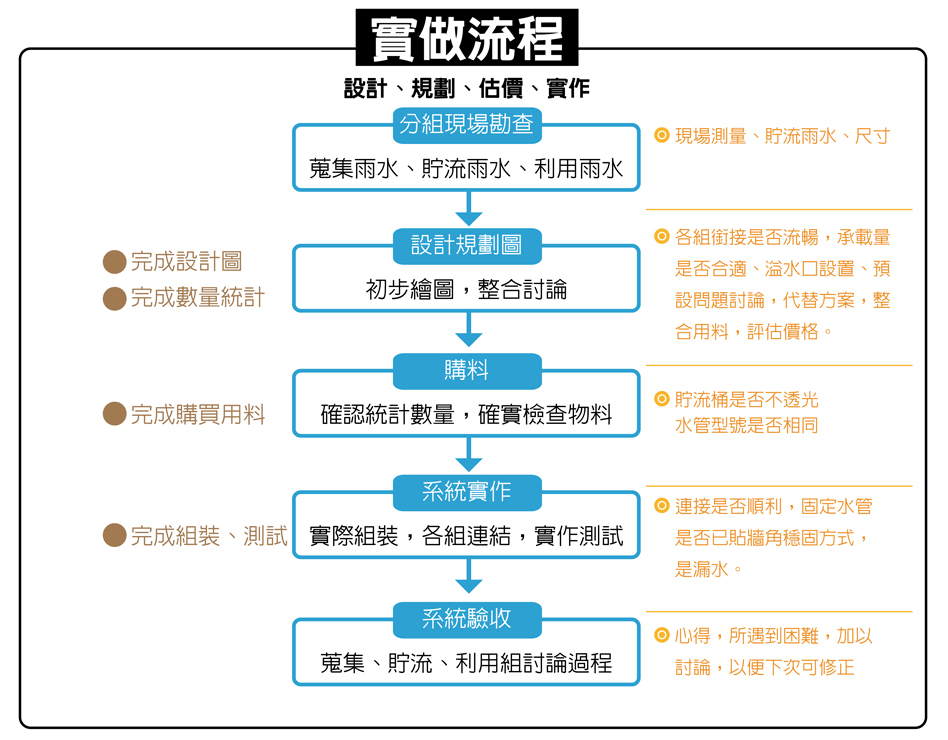

說了那麼多,比不上實做課程,氧化鐵老師帶領我們在台南後壁實做,一群來自各行各業的門外漢不但要親身體驗,還要完成實做,也希望將這麼好的資源分享給大家,開始必須實地勘查分三組部份,蒐集組、貯流組、利用組

蒐集 →貯流→利用

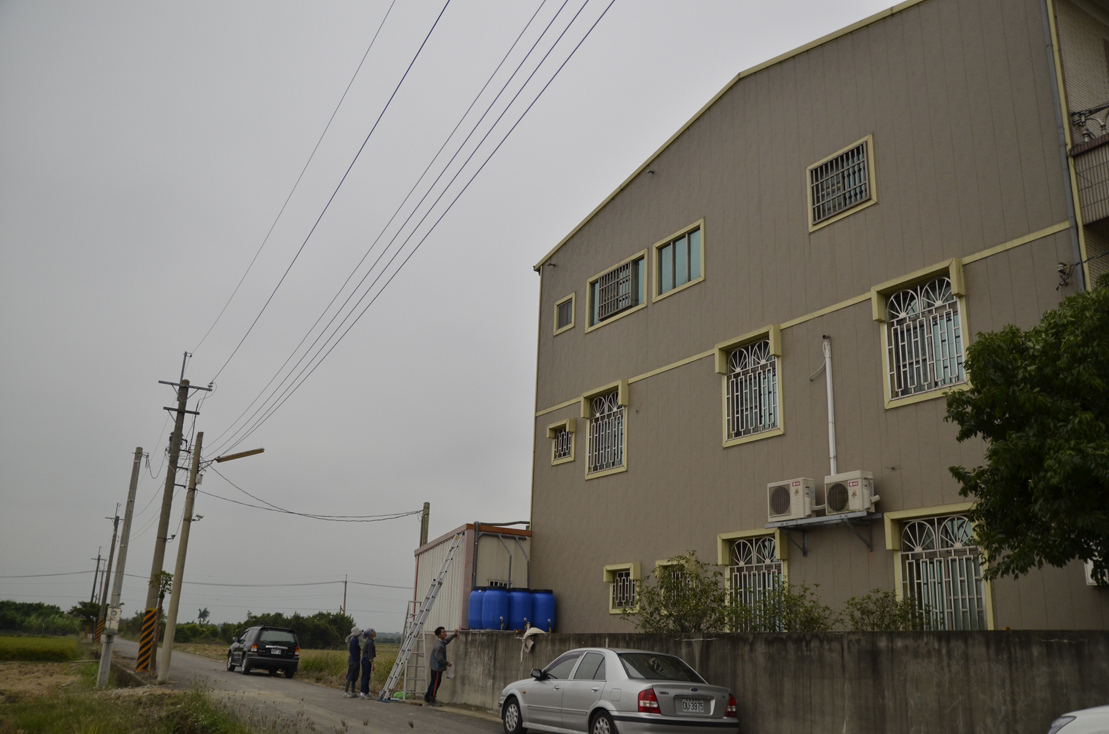

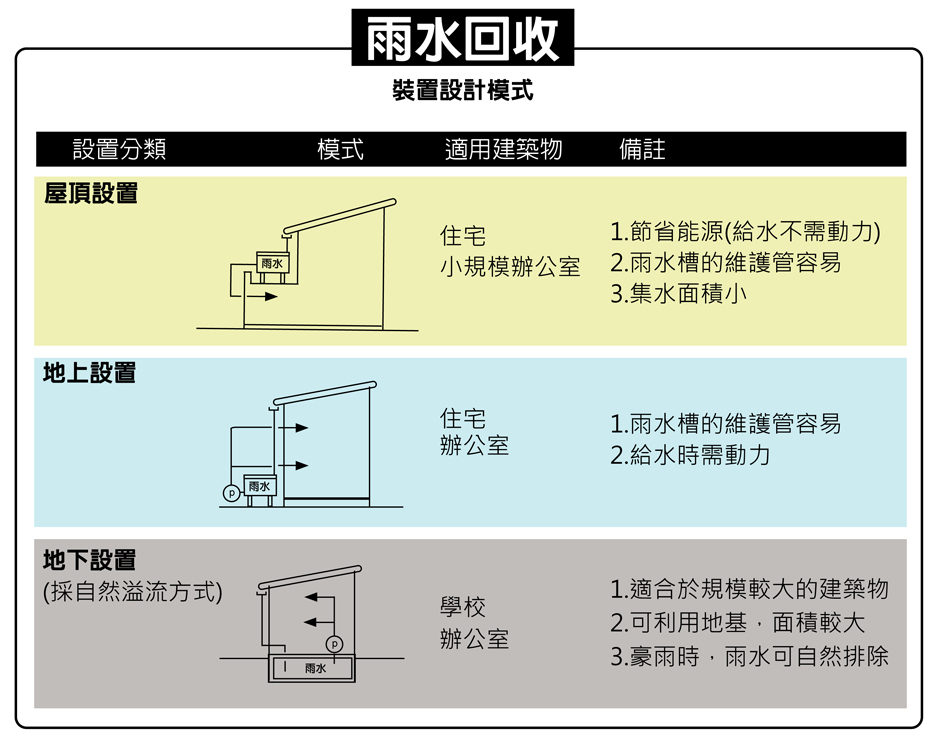

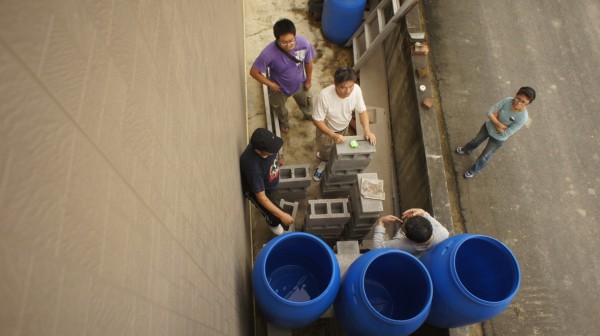

這次實做的方式是以屋頂設置方式,蒐集屋頂鐵皮上的雨水,貯水設計設置在一樓中間,以石塊墊高,順利將雨水流到一樓廁。所經過各組討論,統一開會各組發表,首要建立的概念,雨水回收水管,廠牌型號一定要一致,而這關係到組裝的重要性,接下來是各組大略問題統整,

蒐集組:流暢的方式將水管,以貼壁垂直的方式,流到貯流組,

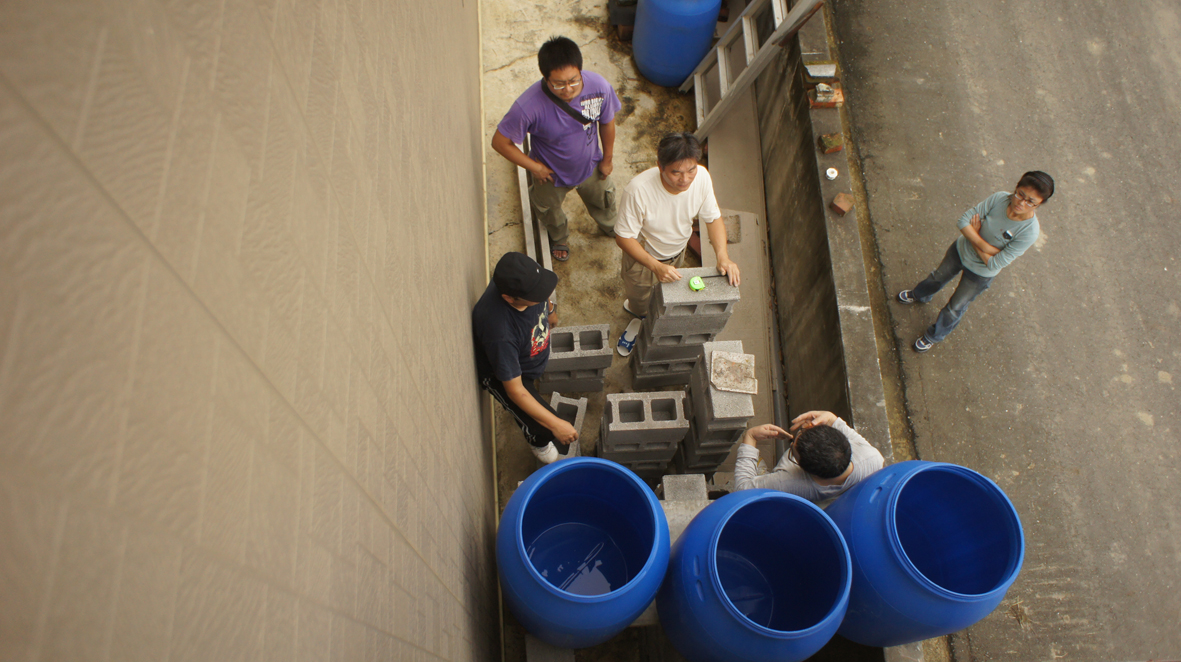

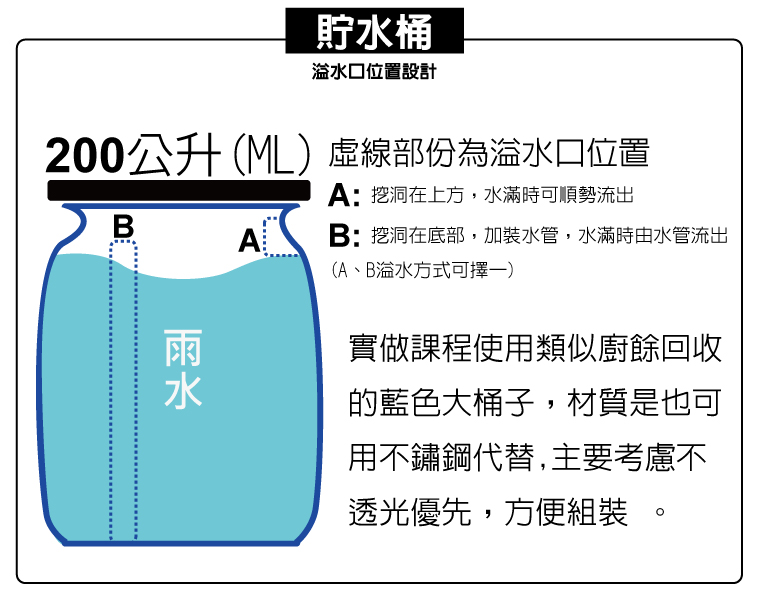

貯流組:的蓄水桶必須以不透光為前提,否則陽光直射後,容易滋養青苔,另外是以小桶組合,所以應如何讓桶子與桶子間順暢串流,溢水口如何設置,

收集組:如何將雨水與自來水共用,這次實做是將雨水與自來水分開使用,所以使用水有雨水及自來水兩種方式,以便後續維護,討論完後,統整水管及用具數量,直接採購。

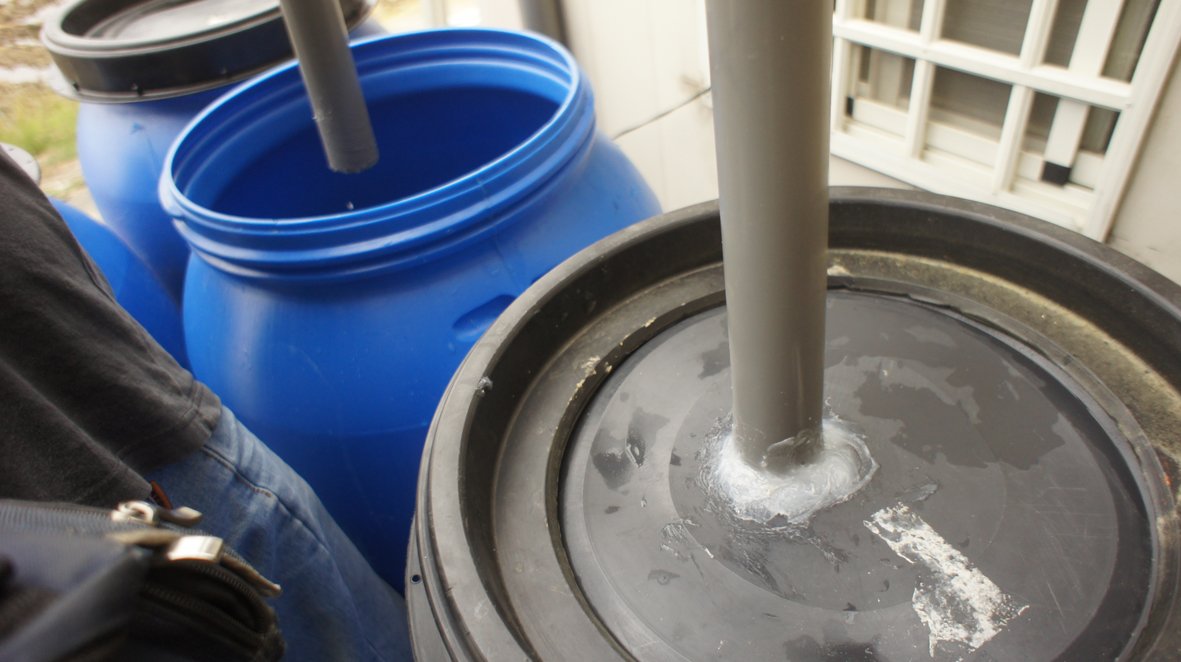

實際組裝,這次我在蒐集組,基本上屋頂都有安裝排水系統,我們要將排水系統順引到貯水桶,看似簡單的動作,但確要爬上二樓的鐵皮屋上連接水管,而貯流組一桶為200公升,預計儲存一噸水源,用6個200公升的桶子,接管串連,順利到利用組,經過施工後,順利的將作業完成。

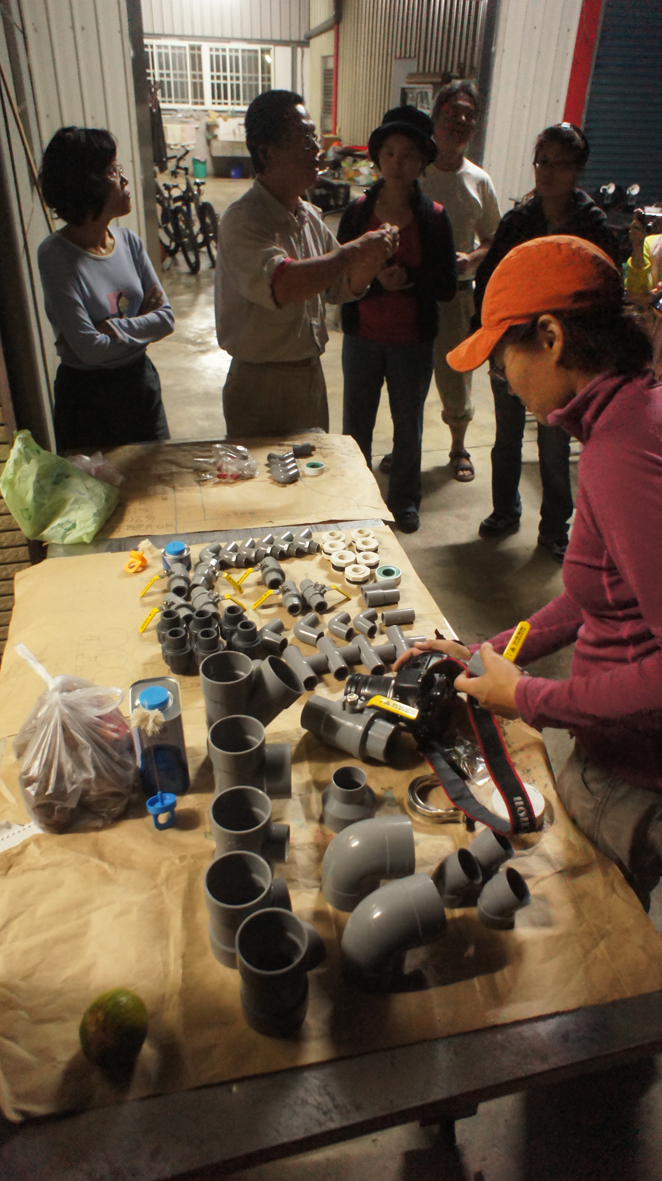

水管大致認識 :三管(T字管)

90度角管

45度角管

控制開關水閥

膠合劑(水管與水管相接使用)

利用組開會討論分享

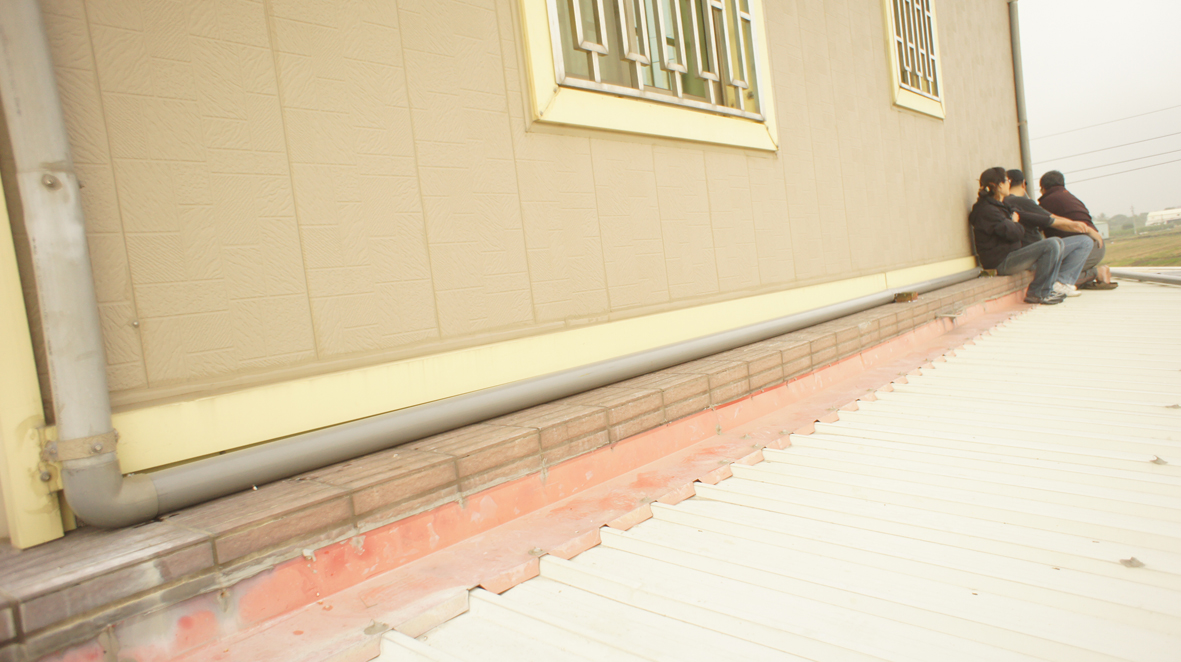

固定水管

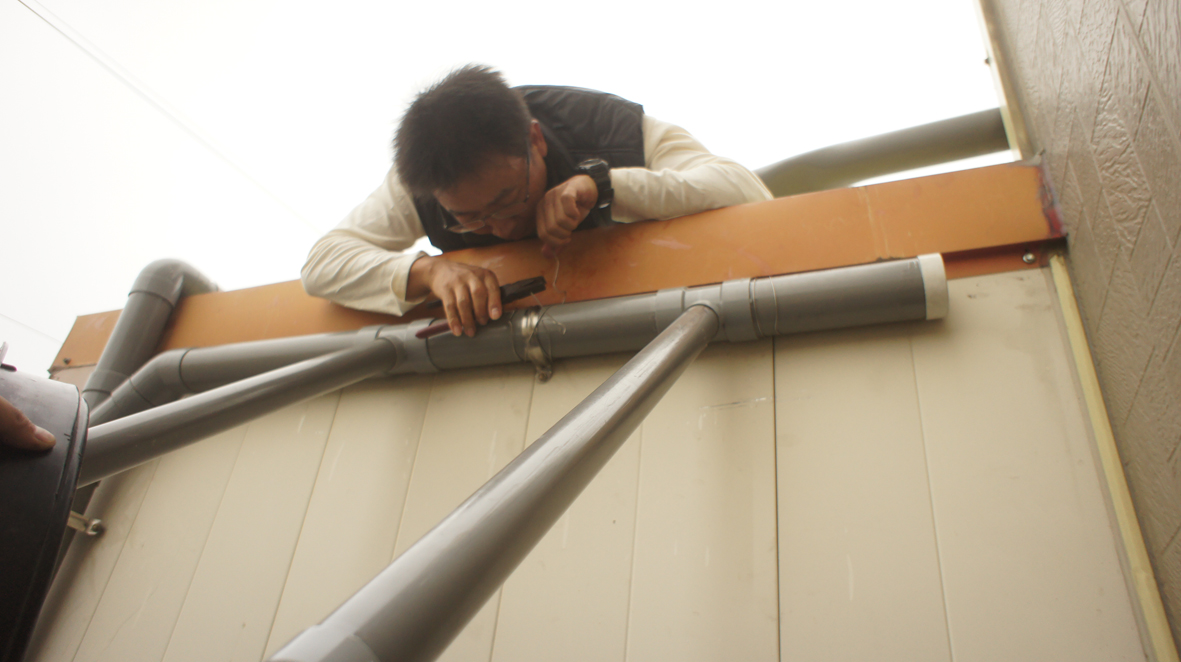

爬到二樓組裝的我們~!!!!





課後整理以下重點

●每戶家庭一定都會有排水措施,在實地勘查時注意水管型號,長度尺寸

●若是有屋頂,可以在排水兩側裝上鐵網,防止樹葉等雜物

●許多人提出不懂水管等等專業性的器材,建議去B&Q大賣場都有專業人員講解

●盡量以明管方式組裝,以便利維修拆裝

●貯水桶不論材質應選擇不透光為前題考量

●完成後需統計每月水費,加以觀察比較





 補充資料

自來水每度成本到底是多少?

項次

自來水每度成本 出處REF 備註

1

10.70元 台灣自來水公司http://www.water.gov.tw/pda/04faq/faq_a.asp?bull_id=242

2

12~20元 海水淡化的發展/行政院國家科學委員會http://web1.nsc.gov.tw/ct.aspx?xitem=10503&ctnode=40

3

20~30元 大型新建築 強制雨水再利用http://www.forgemind.net/phpbb/viewtopic.php?t=3485

4

10.7~11.06元(台灣省)7.46~7.5元(台北) 水利統計簡訊/經濟部水利署http://file.wra.gov.tw/public/PDF/24511135071.pdf

5

11.01元(台灣自來水公司)7.15元(台北自來水) 水價搞不定 水資源開發不斷/環境資訊中心http://e-info.org.tw/node/68577 不包含管線、淨水等費用

6

22元(寶山第二水庫)~28元(+淨水廠之興建與處理成本) 談台北市水荒 http://www.twce.org.tw/info/%E6%8A%80%E5%B8%AB%E5%A0%B1/285-2-1.htm

屋頂的另一片世界 /我們的島

雨水沖馬桶-酷/邱奕儒

※目前國內之現況,依據原自來水法台灣省施行細則,水價計算公式之成本係指營運所需各項費用,包括給水成本、業務費用、管理費用、其他營業費用及財務費用。但公式中並未列入水源開發成本(目前平均約每噸16.64元)及水源回饋費用,故目前水價尚未完全反映真正成本。 (台灣自來水公司第12區管理處http://www12.water.gov.tw/eng/index.php?act=detail&ID=354)





感謝氧化鐵老師提供
